Rörelseförvrängning i kamera - Så undviker du gelé-effekten

Snabba rörelser avslöjar direkt hur en kamera läser av sensorn, och det är där den typiska snedvridningen i linjer, propellrar och panoreringar uppstår. Det som ofta kallas rolling shutter beror på att bilden byggs upp rad för rad i stället för i ett enda ögonblick. I den här artikeln går jag igenom hur fenomenet ser ut, när det blir störande och vad du faktiskt kan göra i kamera och komposition för att minska det.

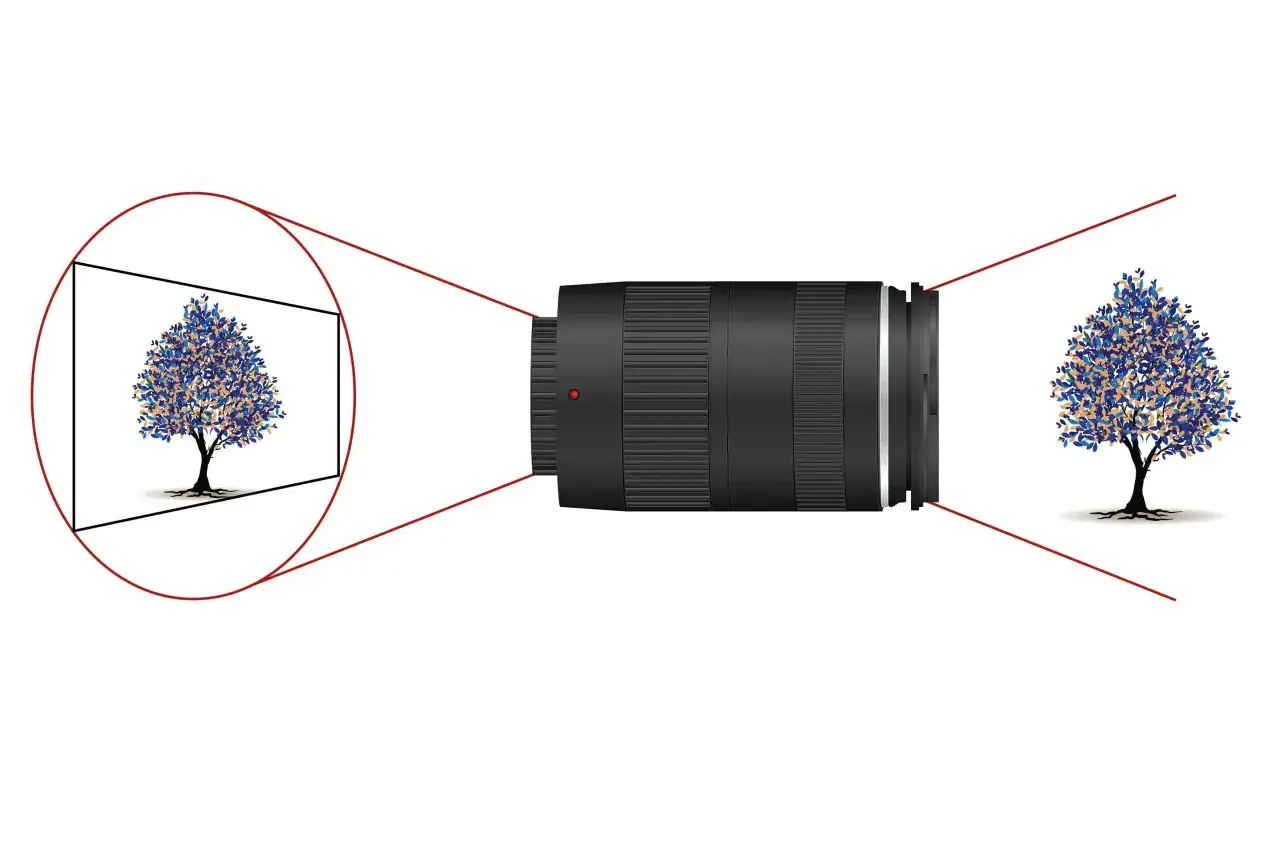

Så uppstår förvrängningen i sensorn

Det här är i grunden en fråga om hur en CMOS-sensor, alltså bildsensorn i många moderna kameror, arbetar. Den registrerar inte hela bilden samtidigt, utan läser ofta av den rad för rad. Om motivet eller kameran hinner röra sig medan avläsningen pågår, hinner olika delar av bilden fånga olika ögonblick.

Resultatet är inte främst oskärpa, utan en geometrisk förskjutning. En lodrät stolpe kan luta, ett hjul kan se ovalt ut och en snabb panorering kan ge hela motivet en lätt lutning som inte fanns i verkligheten. Ju längre avläsningstid sensorn har, desto tydligare blir den här typen av förvrängning.

Det viktiga är att skilja mellan slutartid och avläsningstid. En kort slutartid kan frysa rörelseoskärpa, men den tar inte automatiskt bort den här geometriska snedvridningen om sensorn fortfarande läses långsamt. Där brukar många bli överraskade första gången de ser skillnaden i praktiken.

När du förstår den mekanismen blir det också lättare att skilja den från andra vanliga bildfel, och det är precis där nästa steg börjar.

Så skiljer du det från rörelseoskärpa och flimmer

Jag tycker att det här är en av de mest nyttiga distinktionerna att ha koll på. Annars är det lätt att börja justera fel inställning och tro att problemet sitter i slutartiden när det egentligen handlar om sensorns avläsning eller belysningen i rummet.

I Sverige, där elnätet normalt ligger på 50 Hz, är det ofta klokt att börja med 1/50 eller 1/100 sekund när du filmar eller fotograferar under konstljus. Det löser inte förvrängningen från sensorns avläsning, men det minskar risken att blanda ihop två olika problem i samma bild.

När du kan läsa skillnaden sparar du mycket felsökning, och nästa steg är att känna igen de motiv som triggar effekten snabbast.

Motiv där effekten blir tydligast

Det finns motiv där problemet nästan väntar på att avslöja sig självt. Jag ser det oftast när rörelsen går snabbt tvärs över bilden eller när motivet innehåller raka linjer som direkt avslöjar minsta snedvridning.

• Tåg och bilar i sidled - Fönster, taklinjer och hjul kan dra iväg i olika riktningar, särskilt om du följer motivet med kameran.
• Propellrar och fläktar - Roterande delar kan se böjda eller märkligt formade ut eftersom olika delar av cirkeln fångas vid olika tidpunkter.
• Golfslag, tennisracketar och klubbor - Snabb rotation ger en tydlig kombination av rörelse och geometrisk förskjutning, vilket gör att redskapet ser fel ut även när skärpan är bra.
• Snabba sveppanoreringar - Hela horisonten eller bakgrunden kan luta när du gör en snabb kamerarörelse i stället för en mjuk och kontrollerad pan.
• Arkitektur med samtidiga rörelser - En fasad blir extra avslöjande om något rör sig framför den, till exempel en cyklist, ett fordon eller människor i snabb rörelse.

Det gemensamma i de här exemplen är inte bara hastigheten, utan att ögat har något att jämföra med. Så fort det finns raka linjer, cirklar eller upprepade former blir avvikelsen lätt att se. Just därför märks den också mer i vissa kompositioner än i andra.

Det leder direkt till den delen som flest faktiskt kan påverka själva: hur bilden byggs upp redan i kameran.

Så minskar du problemet i kameran

Den praktiska verkligheten är enkel: du får bäst kontroll när du kombinerar rätt slutarläge med en lugnare rörelse och en komposition som inte förstorar felet. Jag brukar tänka i tre nivåer, där teknik, rörelse och utsnitt måste jobba åt samma håll.

En tumregel jag själv litar på är att snabb slutartid och bra exponering inte är samma sak som låg förvrängning. Du kan få en knivskarp sportbild som ändå lutar märkligt om kameran läser sensorn för långsamt. Därför väljer jag hellre en kamera med snabb avläsning eller mekanisk slutare när uppdraget innehåller mycket fart.

I video brukar jag dessutom hålla mig nära 180-gradersregeln som utgångspunkt, alltså ungefär 1/50 sekund vid 25 fps och 1/60 sekund vid 30 fps. Det ger inte magi, men det ger en rörelse som känns naturlig och gör det lättare att bedöma vad som faktiskt är ett sensorproblem och vad som bara är normal rörelse i bild.

När du har kontroll på kamerainställningarna blir nästa fråga hur du faktiskt placerar motivet i ramen, och där spelar kompositionen större roll än många tror.

Kompositionen kan antingen dämpa eller förstärka felet

Jag tänker ofta på komposition som ett sätt att styra var felet blir synligt. Om en rak linje redan ligger nära bildens kant och motivet samtidigt rör sig snabbt i sidled, blir varje liten snedvridning mer tydlig än om samma motiv ligger i ett tätare och mer förlåtande utsnitt.

Det finns några enkla val som brukar göra tydlig skillnad:

• Välj vinkel med omsorg - Om du kan ändra kameravinkeln så att motivet inte passerar rakt över bildytan, minskar den visuella snedvridningen.
• Lämna lite marginal - Ett något vidare utsnitt ger utrymme att beskära bort en lutad kant i efterhand.
• Var försiktig med raka referenser - Staket, fasader, horisonter och stolpar gör effekten lättare att se, så placera dem medvetet i ramen.
• Prioritera rörelsens riktning - En rörelse som känns logisk i bildytan upplevs ofta mindre störande än en som kolliderar med kompositionen.
• Undvik onödigt snabba svep - Om du panorerar, gör det mjukt och följ motivet i stället för att jaga det med ryckiga rörelser.

Det här är inte bara en teknisk fråga utan också en estetisk. I en bild där rörelsen är en del av berättelsen kan en liten lutning till och med förstärka tempo och energi. Men om bilden ska kännas stabil, redaktionell eller arkitektoniskt ren, då blir samma lutning snabbt störande.

När kompositionen inte räcker hela vägen är det dags att titta på vilken typ av slutare och sensor som faktiskt passar jobbet.

Välj rätt slutarlösning för uppdraget

Det finns ingen universallösning som är bäst i alla lägen. För mig handlar valet om vad som är viktigast i just den situationen: tystnad, snabbhet, ren geometri eller högsta möjliga flexibilitet.

Om jag skulle ge ett praktiskt råd till någon som fotograferar mycket sport, live eller snabba rörelser i video så är det här: lägg större vikt vid avläsningshastighet än vid rena marknadsföringsord. Det som ser bra ut i specifikationer är inte alltid det som håller linjer raka när motivet verkligen börjar röra sig.

Samtidigt är det bra att komma ihåg att en viss mängd förvrängning inte alltid är ett misslyckande. Ibland är den bara en del av det visuella priset för en tyst slutare eller ett extremt snabbt arbetssätt.

När jag låter rörelsen vara kvar i bilden

Jag försöker inte alltid eliminera effekten helt. I gatufoto, sport eller vissa former av videoproduktion kan en liten lutning faktiskt bidra till känslan av fart, särskilt om motivet redan är intensivt och rörelsen är en del av berättelsen.

• Behåll den om motivet fortfarande är tydligt och bilden inte förlorar läsbarhet.
• Minska den om raka linjer bär bildens struktur, till exempel i arkitektur eller produktfoto.
• Acceptera den ibland om den förstärker energi och tempo utan att se slarvig ut.

Det är den balansen jag själv försöker hålla: korrigera när geometrin stör budskapet, men låt rörelsen vara kvar när den faktiskt tillför något. Om du lär dig se skillnaden tidigt i sökaren blir det mycket lättare att välja rätt redan innan bilden tas.
